通用焊机切割机

熔化极气保焊机(500GL5)

产品介绍

熔化极气保焊机(500GL5)(图1)


松下第四代G系列焊机全面升级,搭载IoT、功能更强大的五代机荣耀登场!


>>>>


产品系列


GL5系列

YD-350GL5 >>

YD-500GL5 >>

YD-500GL5HV(100%负载持续率) >>



>>>>


产品特点


GL5

熔化极气保焊机(500GL5)(图2)
GL5
对碳钢和不锈钢材料具有良好的焊接性能,小电流下可实现轻飞溅短路过渡,标配Root根焊功能,适合打底及大间隙焊接。可扩展Deepen深透弧功能,应用于厚板大熔深穿透焊和厚板打底焊,GL5焊机还有丰富的工艺软件包供选购,对很多特殊材料或特种工艺都有良好的适用性。也可以定制开发专用的工艺软件。标准内置IoT模块和模拟通讯接口,可扩展数字接口,作为自动焊专机和机器人电源。

主要焊接方法:CO2, MAG,MAG 脉冲,不锈钢MIG,不锈钢MIG脉冲。

主要焊接材料:碳钢、不锈钢。

工法工艺:

引弧、回烧控制 IBC

脉冲定弧长控制 ALC

根焊Root

高低脉冲HL-Pulse

不锈钢脉冲S-Pulse

焊接工艺软件




熔化极气保焊机(500GL5)(图3)


>>>>


焊接工法

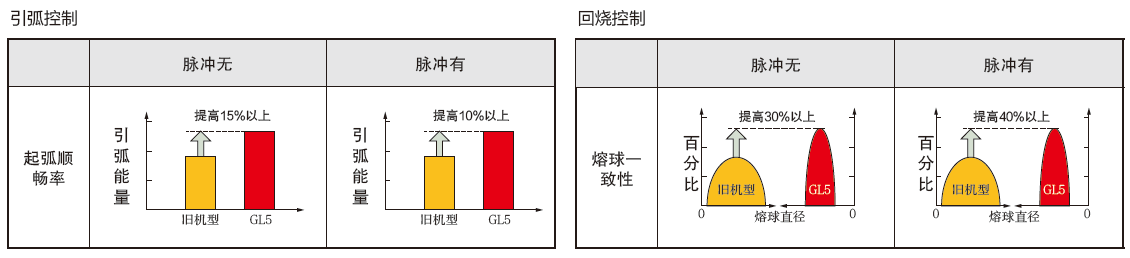

引弧、回烧控制 IBC

引弧和削熔球控制技术IBC (IniArcand BBK Control ),引弧采用异步曲面加速度控制,动态的调整引弧能量,能迅速的建立并稳定熔池,提高引弧成功率;回烧采用可控制动削熔球技术,提高熔球大小的一致性;同时引弧和回烧时间的缩短,能够加快焊接节拍,提高生产效率。

熔化极气保焊机(500GL5)(图4)



脉冲定弧长控制 ALC

脉冲定弧长控制ALC (Arc Length Consistence ),在焊接过程中动态的调整脉冲参数,保证在出现外界扰动时(如干伸长变化)弧长不变,同时提高了电弧的动特性和适应性;均匀一致的脉冲频率调节,使焊接声音变得更加柔和,从而大幅降低焊接产生的噪声;严格控制一脉一滴的过渡形式,提高熔滴脱落的一致性,提高焊缝质量,降低焊接缺陷。

熔化极气保焊机(500GL5)(图5)

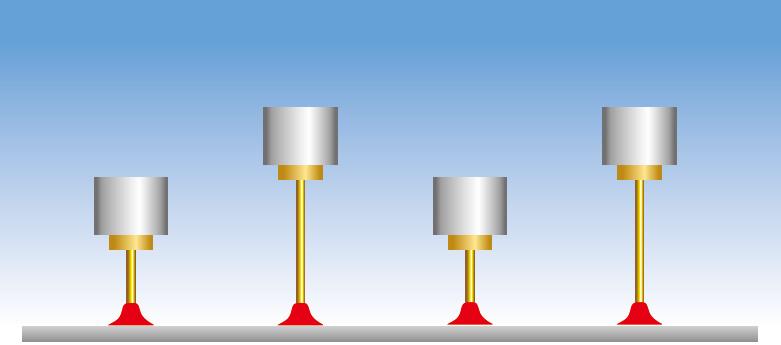

干伸长度变化,电弧长度不变

熔化极气保焊机(500GL5)(图6)

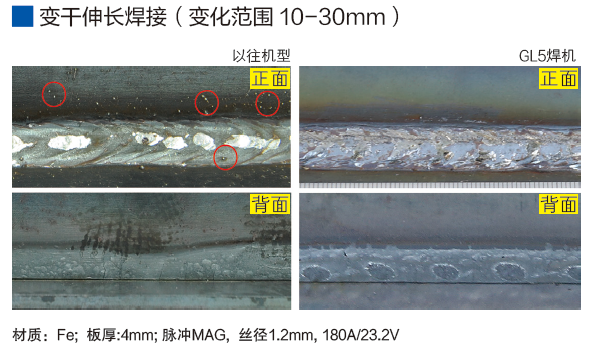

变干伸长焊接(变化范围 10-30mm)


根焊Root

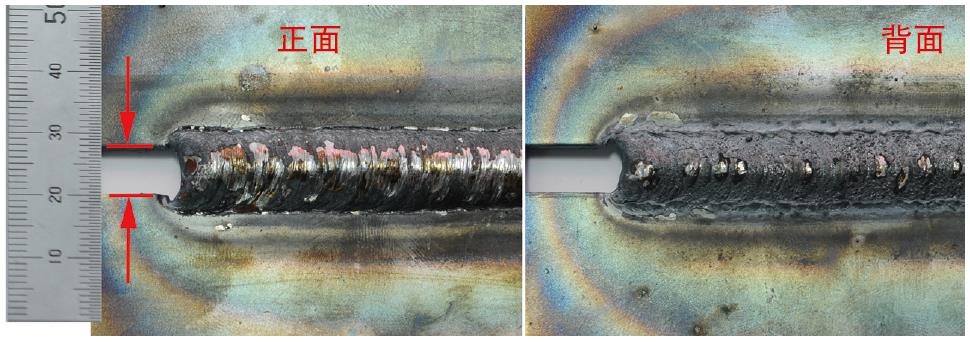

Root是一种低热量输入的短路过渡方式。通过精细的波形控制,使电弧更稳定、热输入更低、熔滴过渡更均匀,从而提高了电弧搭桥能力,特别适合大间隙焊接、开坡口件打底焊接及立向上焊接。打底焊接时大幅降低清根工作量甚至无需清根,背透光滑均匀,立向上焊接时可以减少摆动甚至无需摆动。

熔化极气保焊机(500GL5)(图7)


高低脉冲HL-Pulse

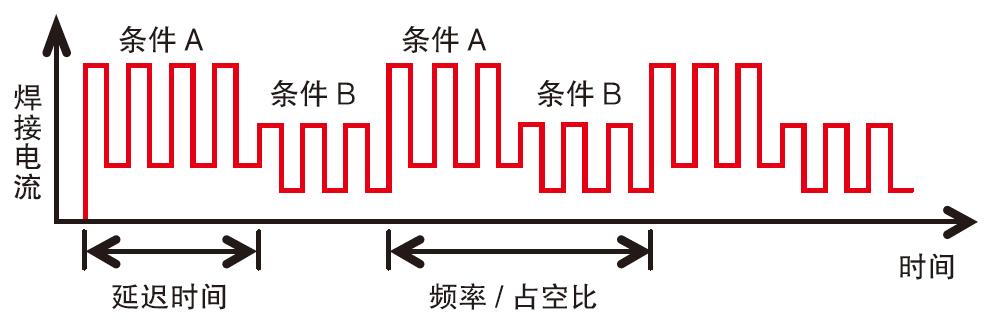

HL-Pulse脉冲也叫双脉冲,是在高频脉冲之上叠加低频脉冲,高脉冲时快速焊接而低脉冲时降低焊缝热输入。通过能量的交替阶梯式输出来调节热输入,无需摆动即可获得鱼鳞纹状焊缝。常用于铝和不锈钢的薄板焊接。

熔化极气保焊机(500GL5)(图8)

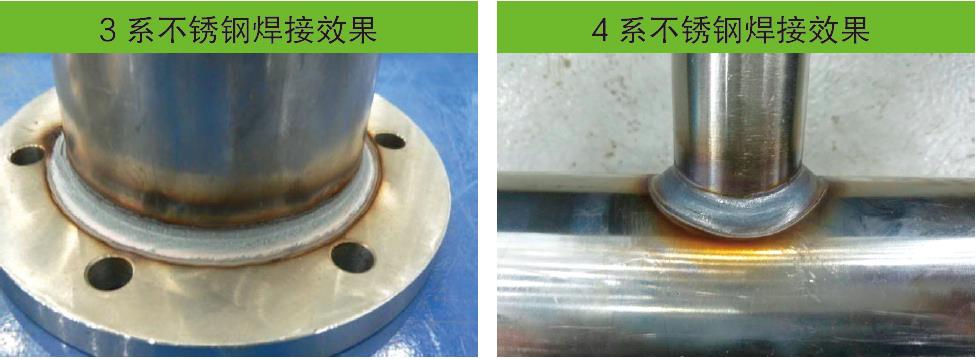

不锈钢脉冲 S-Pulse (SUS pulse)

S-Pulse 脉冲包含多种不锈钢焊接数据。针对三系不锈钢和四系不锈钢材料的焊接特性差异,可以自动调取专用的焊接数据,使焊接电弧能够达到稳定状态并获得顺畅的熔滴过渡,保证焊接低飞溅的同时,实现良好的焊缝成型。

熔化极气保焊机(500GL5)(图9)



>>>>


工艺软件

工艺软件包是针对特殊材料或工艺开发的专家数据,是基于特定焊材、母材、气体的焊接解决方案。是在标准焊机之外的标准选购品。此外,对于用户的特殊要求,可以针对特定的需求开发定制的工艺软件。

熔化极气保焊机(500GL5)(图10)


>>>>


智能焊接云管理系统

熔化极气保焊机(500GL5)(图11)

熔化极气保焊机(500GL5)(图12)

    松下第五代G系列焊机, 除了具备松下基因的优良品质和优异的焊接性能,还搭载了物联网IoT模块,是智能物联网焊机。它可以通过4G网络随时在线,与松下iWeldCloud焊接云管理系统实时通信。

    借助IoT模块和iWeldCloud焊接云管理系统,用户不仅可以方便地管理设备,还实现了与唐山松下的互联。G系列智能物联网焊机把焊接过程中参数上传到云端,从而为用户提供设备故障追踪、设备故障预警、焊接过程分析、焊接参数优化、机器人运行诊断、设备维保支持等服务。

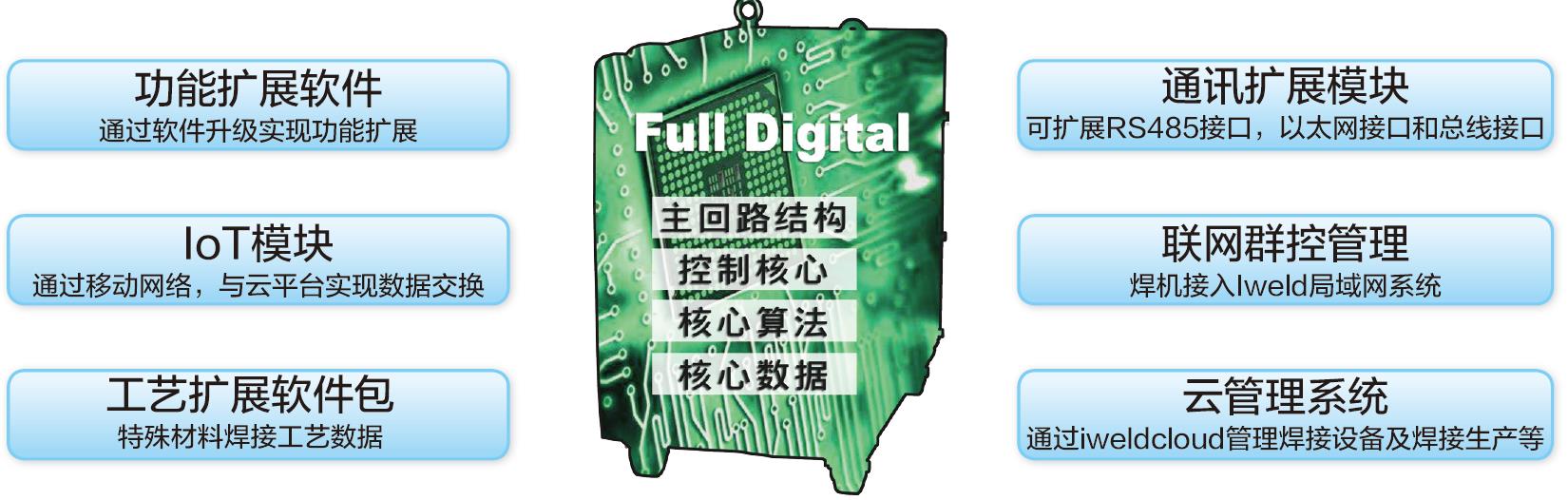

    此外,第五代G系列智能物联网焊机采用可扩展平台结构,用户可以在线试用松下开发的多种专用工艺软件包,对应特种焊接材料和焊接工艺。

    松下第五代G系列智能物联网焊机,通过优异的性能和远程云服务,将为用户带来更新的体验和更多的价值!

详情请点击>


>>>>

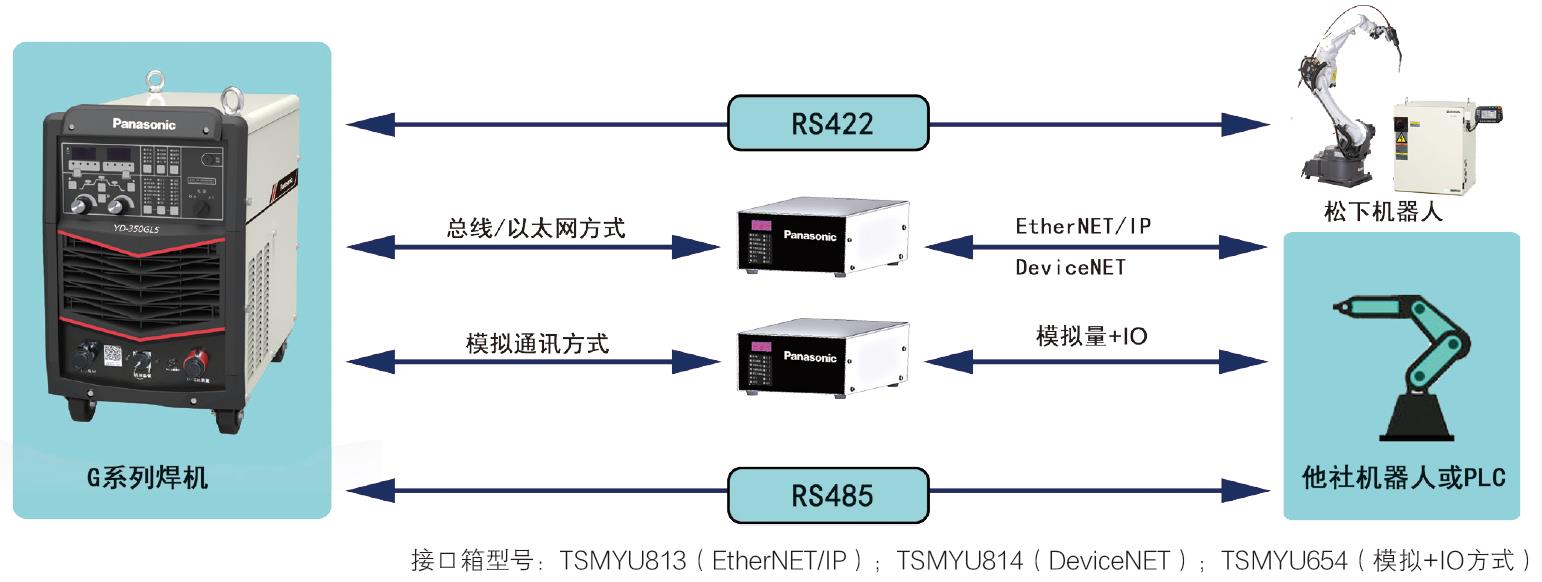

与自动化设备的通讯

熔化极气保焊机(500GL5)(图13)


>>>>

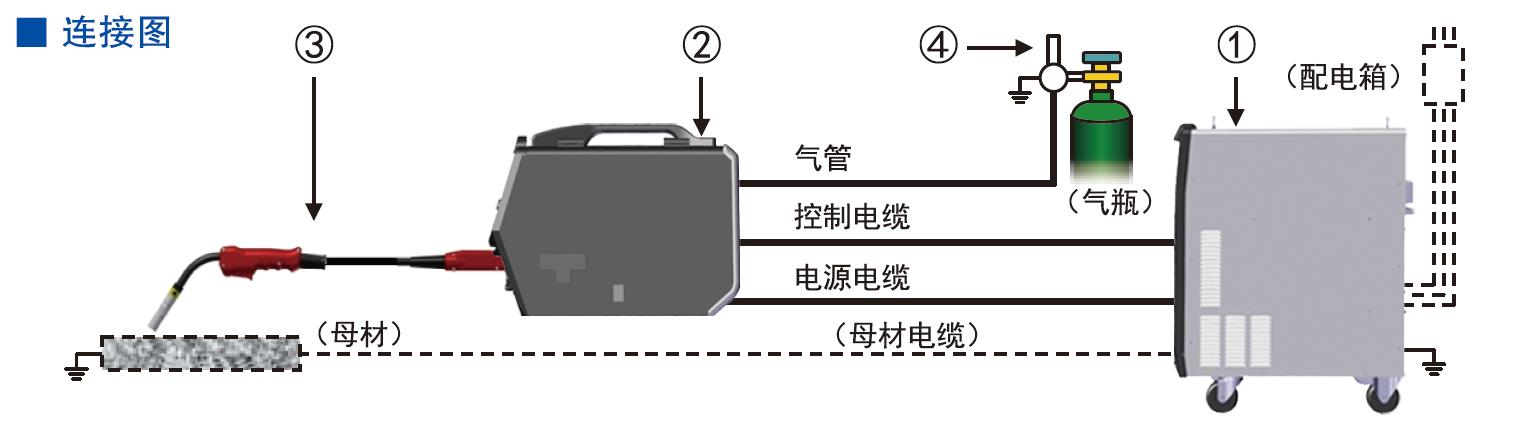

连接图

熔化极气保焊机(500GL5)(图14)




        搭载IoT,接入焊接专家库的第五代G系列全数字焊机不仅能提高效率,提升焊接品质,更能帮助企业做好设备数据监测,提供生产管理、工艺管理与售后服务相关帮助,焊机报警能够迅速反馈到唐山松下,为您的焊接保驾护航。





—END—


熔化极气保焊机(500GL5)(图15)

熔化极气保焊机(500GL5)(图16)

长按上图识别图中二维码可关注我们

更多精彩,尽在“Panasonic松下焊接”


额定规格


熔化极气保焊机(500GL5)(图17)


电源型号YD-500GL5
产品序列号YD-500GL5HGE
输入电压AC 三相 380 V
额定输入容量29.9 kVA
额定输入功率23.9 kW
输入电源频率50/60 Hz
输出特性CV(恒压特性)
额定输出电流脉冲无:DC 500 A
脉冲有:DC 400 A
额定输出电压39 V
空载电压80 V
输出电流范围脉冲无:DC 60~500 A
脉冲有:DC 60~400 A
输出电压范围脉冲无:17~39 V
脉冲有:17~34 V(电阻负载输出能力)
额定负载持续率60%
控制方式IGBT逆变控制
焊接条件存储100 通道可调用焊接规范存储
规范调节分别/一元化
适用焊丝类型药芯/实芯
适用焊丝直径实芯0.8/1.0/1.2/1.4/1.6 mm

药芯碳钢1.2/1.4/1.6 mm

药芯不锈钢1.2 mm

时序焊接/焊接—收弧/初期—焊接—收弧/点焊
     保护气体     CO2焊接CO2:100%
MAG焊接Ar:80%,CO2:20%
MIG焊接Ar:98%,O2:2%
气体检查时间60 s(最长气体检查时间)
提前送气时间0–5.0 s连续调节(0.1 s递增)
滞后停气时间0–5.0 s连续调节(0.1 s递增)
点焊时间0.3–10.0 s连续调节(0.1 s递增)
绝缘等级主变 155 ℃(电抗器 200℃)
防护等级IP23S
冷却方式强制风冷
外形尺寸(长×宽×高)762×380×612 mm
重量75 kg


>>>>

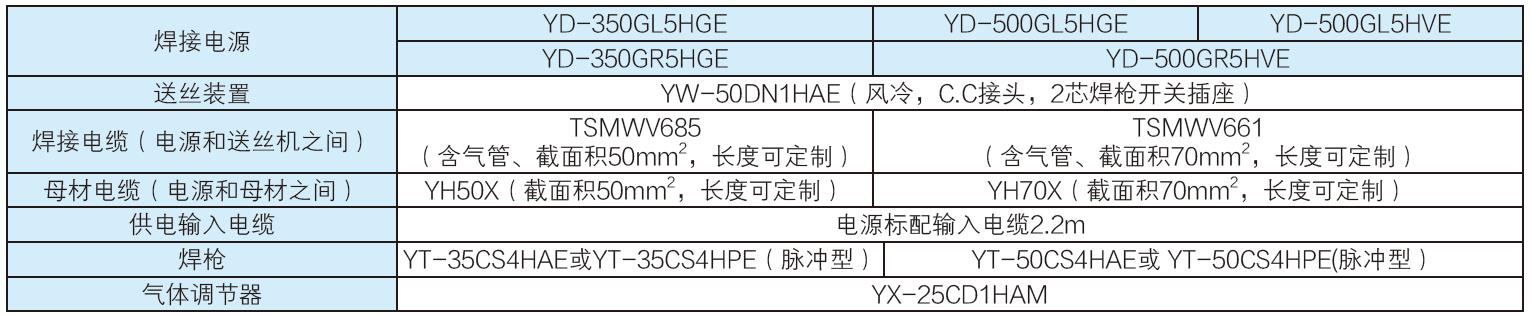

GL5系列碳钢不锈钢手工焊推荐配置


熔化极气保焊机(500GL5)(图18)
